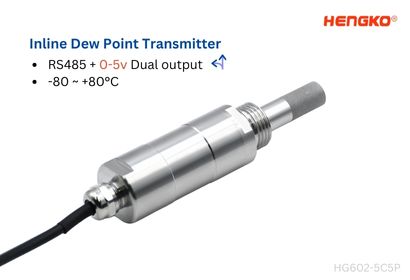

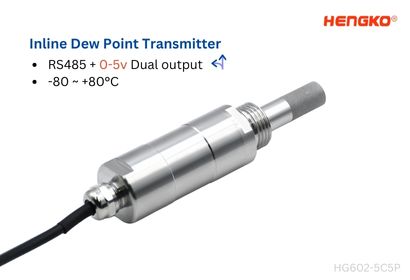

0-5v and RS485 Inline dew point transmitter HG602-S

모델	출력(T: 온도, H: 습도, DP: 이슬점)	이슬점 범위	온도 범위	습도 범위	결로 방지
HG602-S	T + H + DP(동시 읽기) + (4 - 20mA), T - H - DP(3개 중 1개 선택)	-80 ~ +20°C (can be set within the range)	-40 ~ 80°C	0 ~ 100%RH	Y

모델

출력(T: 온도, H: 습도, DP: 이슬점)

이슬점 범위

온도 범위

습도 범위

결로 방지

HG602-S

T + H + DP(동시 읽기) + (4 - 20mA), T - H - DP(3개 중 1개 선택)

-80 ~ +20°C (can be set within the range)

-40 ~ 80°C

0 ~ 100%RH

카테고리	기술 사양 및 기능
전원 공급 장치	DC 10V ~ 30V(12V 전원 공급 장치 권장)
전력 소모	<0.1W
이슬점 범위	-80 ~ +20°C (can be set within the range)
온도 범위	-40 ~ +80°C
습도 범위	0 ~ 100%RH (<90%RH 권장)
아날로그 출력	온도, 습도, 이슬점(3개 중 1개 선택)
RS485 출력	온도, 습도, 이슬점(동시에 읽기)
일반적인 정확도(20°C, 50%RH, 표준 대기 1기압)
온도	±0.1°C
습도	±1.5%RH
이슬점	±2°C(공기 또는 N2 기준)
디지털 출력 해상도	0.01°C / 0.1°C 선택 가능<br>0.01%RH / 0.1%RH 선택 가능
통신 전송 속도	1200, 2400, 4800, 9600, 19200, 115200 설정 가능, 기본 9600 pbs
출력(동시)	1 경로: 4 ~ 20mA(RL≤500Ω)<br>1 경로: RS485 모드버스-RTU
수집 빈도	가장 빠른 1초 응답, 기타는 PLC에서 설정할 수 있습니다.
바이트 형식	8 데이터 비트, 1 스톱 비트, 체크 없음
압력	16 바

카테고리

기술 사양 및 기능

전원 공급 장치

DC 10V ~ 30V(12V 전원 공급 장치 권장)

전력 소모

<0.1W

이슬점 범위

-80 ~ +20°C (can be set within the range)

온도 범위

-40 ~ +80°C

습도 범위

0 ~ 100%RH (<90%RH 권장)

아날로그 출력

온도, 습도, 이슬점(3개 중 1개 선택)

RS485 출력

온도, 습도, 이슬점(동시에 읽기)

일반적인 정확도(20°C, 50%RH, 표준 대기 1기압)

온도

±0.1°C

습도

±1.5%RH

이슬점

±2°C(공기 또는 N2 기준)

디지털 출력 해상도

0.01°C / 0.1°C 선택 가능<br>0.01%RH / 0.1%RH 선택 가능

통신 전송 속도

1200, 2400, 4800, 9600, 19200, 115200 설정 가능, 기본 9600 pbs

출력(동시)

1 경로: 4 ~ 20mA(RL≤500Ω)<br>1 경로: RS485 모드버스-RTU

수집 빈도

가장 빠른 1초 응답, 기타는 PLC에서 설정할 수 있습니다.

바이트 형식

8 데이터 비트, 1 스톱 비트, 체크 없음

압력

16 바

모델	신호 출력	출력 값	이슬점 범위	온도 범위
HG602-S4	4-20mA + RS485	이슬점	-60 to 60 °C	-40 to 80 °C
HG602-S5	0-5v + RS 485	이슬점	-60 to 60 °C	-40 to 80 °C
HG602-S1	0-10v + RS 485	이슬점	-60 to 60 °C	-40 to 80 °C

모델

신호 출력

출력 값

이슬점 범위

온도 범위

HG602-S4

4-20mA + RS485

이슬점

-60 to 60 °C

-40 to 80 °C

HG602-S5

0-5v + RS 485
