Чому вимірювачі точки роси осушувача є критично важливими для систем стисненого повітря?
Можливо, ви завжди боретеся з прихованою вологою в стисненому повітрі, яка може спричинити корозію, замерзання та дефекти продукції. Встановлюючи вимірювачі точки роси, ви виявляєте та вирішуєте проблеми з вологою до того, як обладнання виходить з ладу.
Ви можете контролювати точку роси, щоб запобігти утворенню конденсату та захистити активи. На екрані з'явиться індикатор HENGKO HG970 Серія забезпечує безперервне вимірювання точки роси з 4-20 мА і Modbus RTU виходів, бортового журналу та діагностики - так ви можете замкнути цикл для контролю та економії енергії.
У цьому посібнику пояснюються причини виникнення вологи, як вибрати датчики, де їх розмістити і як інтегрувати HENGKO HG970, щоб ви могли діяти швидко і знизити ризики.

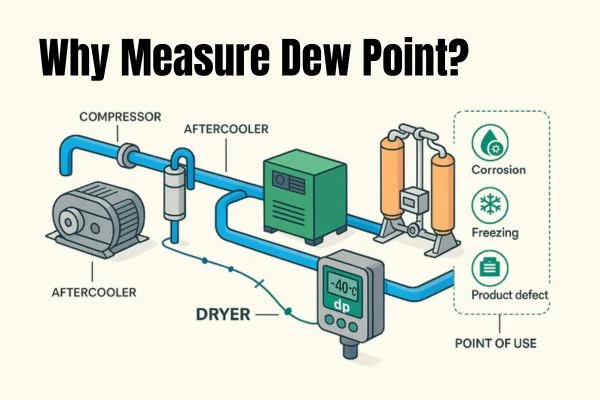

Навіщо вимірювати точку роси?
З1: Що саме ви вимірюєте?
A: Точка роси - це температура, при якій водяна пара в стисненому повітрі конденсується в рідину. Знаючи точку роси, ви можете дізнатися коли і де конденсат буде утворюватися в міру охолодження повітря вздовж лінії.
Q2: Що станеться, якщо не враховувати точку роси?
A: Волога викликає корозію, утворення відкладень, замерзання та забруднення продукту. Типові наслідки:
| Ризик | Що ви бачите на рослині | Витрати/вплив | Раннє попередження через точку роси |
|---|---|---|---|
| Корозія труб і клапанів | Пластівці іржі, заклинені клапани | Витоки, втрата тиску, незаплановані зупинки | Зростання базового рівня рт.ст. |
| Пневматичний знос і налипання | Виїмка циліндра, заклинювання приводу | Непослідовне позиціонування, дрейф якості | стрибки тиску під час пікових навантажень |
| Замерзання в холодних зонах | Обледеніння на відкритих/підземних трасах | Блокування ліній, події безпеки | dp наближається до температури навколишнього середовища T |
| Забруднення продукту | Вода в покриттях, електроніці, харчовій та фармацевтичній промисловості | Брухт, відкликання, результати аудиту | dp екскурсії вище специфікації |
Q3: Де слід розмістити датчики, щоб виявляти проблеми на ранніх стадіях?
A: Вимірювання після сушарок, перед довгими/холодними перегонами, і в критичні моменти використання:
| Місцезнаходження | Чому тут? | Що ви дізнаєтесь |
|---|---|---|
| Вихідний отвір сушарки | Перевірка продуктивності сушарки | Чи відповідає сушарка технічним характеристикам? |
| Після основного приймача | Перевірте функцію повторного випаровування/зливу | Зберігання повертає вологу назад? |
| Початок зовнішнього/підземного колектора | Прогнозування конденсації в холодній зоні | Вам потрібен більш низький тиск або тепловідвід? |
| Критичні інструменти/процеси (POU) | Захистіть чутливих до якості користувачів | Чи працює місцеве лікування? |
Q4: Як ви використовуєте тренди (а не просто знімки)?
A: Безперервне ведення журналу дозволяє виявити повільне зменшення кількості сушарок, шипи для баштових вимикачів, та сезонні ефекти. Простий підхід:
| Тенденційний патерн | Ймовірна причина | Дія |
|---|---|---|
| Поступове підвищення базового рівня | Забруднений попередній фільтр, насичений вологопоглинач | Перевірте дренажі/фільтри; заплануйте регенерацію |
| Періодичні різкі сплески | Комутація з двома вежами | Перевірте час спрацьовування продувки/клапана; додайте затримку тривоги |
| Нічне/вихідні збільшення dpi | Низька ефективність регенерації потоку | Налаштуйте DDS або стратегію простою |
Q5: Як налаштувати будильник, щоб не створювати зайвих спрацьовувань?
A: Використовуйте пороги з гістерезис і затримка в часі:
| Тип сушарки | Типова специфічна ціль | Поріг тривоги (рекомендований) | Гістерезис | Затримка. |
|---|---|---|---|---|
| Охолоджений | +2...+5 °C dp | ≥ +7 °C dp | 1 °C | 60-180 s |
| Осушувач (-40) | ≤ -40 °C dp | ≥ -35 °C dp | 2 °C | 60-180 s |
| Осушувач (-70) | ≤ -70 °C dp | ≥ -65 °C dp | 2 °C | 60-180 s |
Q6: Що ви робите, коли виникають тривоги?
A: Дотримуйтесь короткого, повторюваного контрольного списку:
| Крок | Що перевіряти | Пропускний пункт "Pass/Fail |
|---|---|---|
| Дренажі | Автоматичні зливи циклічно? Ручний злив чистий? | Якщо заблоковано → почистити/замінити |
| Попередня фільтрація | Коалесцирувальник ΔP/умова | Якщо витікання масла → замініть елементи, відремонтуйте компресор |
| Сушарка | Час регенерації/нагрівач/продувка | Якщо ненормально → обслуговування відповідно до OEM |
| Навколишнє середовище | Раптові перепади температури/холодні точки на лінії | Додайте ізоляцію/тепловідвід за потреби |
Q7: Як ви перевіряєте точність?
A: Введення в експлуатацію нових лічильників паралельний з відомим референсом протягом 2-4 тижнів; виконувати періодично ручні вибіркові перевірки одним дотиком, щоб підтвердити показання і знайти мертві ноги.
З8: Як ви тримаєте людей в узгодженості?
A: Задокументуйте, хто спостерігає, хто і як діє:
| Роль | Відповідальність | Інструменти/доступ |
|---|---|---|
| Операції | Щоденний огляд трендів, підтвердження тривог | HMI/SCADA, панель сигналізації |
| Обслуговування | Виконує перевірку та ремонт | Робочі замовлення, запасні датчики/елементи |
| Якість / Охорона праці та навколишнього середовища | Аудит журналів, перевірка відповідності (ISO 8573) | Звіти, сертифікати калібрування |
Як працюють вимірювачі точки роси?
Q1: Які принципи роботи датчика слід враховувати?
A: Обирайте за необхідною точністю, реакцією та толерантністю до забруднення.
| Тип датчика | Принцип (що він відчуває) | Найкращий варіант використання | Типова точність |
|---|---|---|---|
| Охолоджене дзеркало | Дзеркало охолоджується до появи конденсату | Референс-лабораторії, калібрувальні еталони | ±0,1 °C dp |
| Ємнісний | Зміна діелектричних властивостей при поглинанні вологи | Швидкий поточний моніторинг установки | ±1-2 °C dp |
| Оксид алюмінію | Зміна провідності при адсорбції вологи | Моніторинг бюджету, некритичні комунальні послуги | ±2-3 °C dp |
З2: Як ви захищаєте датчики від забруднення?
A: Масляні аерозолі, тверді частинки та корозійні речовини скорочують термін служби. Застосування коалесцентні префільтри, фільтри для твердих частинокі кондиціонування зразків (лінії з підігрівом або перепускні камери) у вологих/брудних потоках.
Q3: Які результати та протоколи мають значення для контролю та діагностики?
A:
- 4-20 мАнадійний для ПЛК керування та сигналізації.
- Modbus RTUбагатопараметрична телеметрія (точка роси, температура, стан датчика, стан датчика).
Q4: Як ви плануєте калібрування та валідацію?
A: Складайте графік за типом датчика і чистотою; реєструйте зсуви від паралельних перевірок і зберігайте сертифікати разом із записами про якість.
| Діяльність | Інтервал (типовий) | Примітки |
|---|---|---|
| Вбудована вибіркова перевірка | Щоквартально | Переноситься одним натисканням |
| Повне калібрування | 6-12 місяців | Простежуваний стандарт, частіше зустрічається в масляних лініях |
| Після розладу/ремонту | На основі подій | Повторно перевірте після обслуговування сушарки або великої екскурсії |
Q5: Де підходить HENGKO HG970?
A: HG970 поєднує в собі надійний сенсорний модуль з 4-20 мА і Modbus RTU, бортовий журналі показники здоров'я. Модульні головки датчиків спрощують заміну, мінімізуючи час простою.
Ключові характеристики та як їх вказати
Q1: Який діапазон/точність вам насправді потрібен?
| Тип сушарки | Рекомендований діапазон вимірювання | Мінімальна точність, яку потрібно вказати |
|---|---|---|
| Охолоджений | +10 ... -5 °C dp | ±1-2 °C dp |
| Вологопоглинач (клас -40) | 0 ... -60 °C dp | ±2 °C dp |
| Осушувач (клас -70) | -20 ... -80 °C dp | ±2 °C dp або краще |
Q2: Які функції зменшують вартість життєвого циклу (не лише капітальні витрати)?
| Особливість | Чому це важливо | Що запитувати у постачальника |
|---|---|---|
| Подвійний вихід (4-20 мА + Modbus) | Контроль і багата діагностика | Карта регістрів, масштабування, біти стану |
| Бортовий журнал | Аналіз першопричин, аудиторський слід | Формат завантаження, обсяг, параметри інтервалу |
| Змінні головки датчиків | Швидке обслуговування, менше простоїв | Конструкція з можливістю гарячої заміни, наявність запасних частин |
| Корпус зі ступенем захисту IP | Стійкий до пилу/масла/миття | Ступінь захисту IP65/67, кабельні вводи |
| Логіка сигналізації на зонді | Локальний захист від збоїв у разі виходу з ладу ПЛК/ХМІ | Уставки, гістерезис, затримка |
Q3: Як перетворити вимоги на контрольний список закупівель?
| Пункт | Ваш мінімум | Розтягнути/Ідеал | Примітки |
|---|---|---|---|
| Діапазон вимірювання | ___ | ___ | Клас сушарки для сірників |
| Точність і простежуваність | ___ | ___ | Потрібні сертифікати з можливістю відстеження ISO? |
| Результати | 4-20 мА | + Modbus RTU | Тренди HMI + тривоги ПЛК |
| Лісозаготівля | 30-90 днів | 180+ днів | Експорт CSV/JSON |
| Корпус | IP65 | IP67 | Умови навколишнього середовища/конденсації |
| Обслуговування | Змінна головка | Гаряча заміна | Запасні комплекти на складі |
| План калібрування | 12 місяців | 6-12 місяців | Залежить від чистоти повітря |
HG970 підходить: Модульні головки, діагностика, сучасні засоби вводу-виводу та каротажу - все це розроблено для того, щоб потрапити в колонку “Натягнуто/Ідеально” для багатьох заводів.
Який набір вимірювальних приладів ви повинні використовувати?
Q1: Портативний, вбудований чи мережевий - як ви обираєте?
| Варіант | Сильні сторони | Обмеження | Найкраще використання |
|---|---|---|---|
| Ручний лічильник | Низькі капітальні витрати, гнучкість, ідеальний для аудиту | Трудомісткий, тільки знімок | Введення в експлуатацію, усунення несправностей, вибіркові перевірки |
| Вбудований датчик | Безперервні дані, замикає контур управління | Вартість за точку | Критичні лінії, вихід сушарки, холодні зони |
| Мережева система | Огляд по всьому заводу, тенденції, централізована сигналізація | Інтеграційні зусилля | Багатоточковий аналіз, якість та енергія mgmt |
Q2: Як ви захищаєте та встановлюєте датчики для забезпечення надійності?
| Умова | Захист/метод | Монтажний наконечник |
|---|---|---|
| Маслянисте/брудне повітря | Коалесцентний попередній фільтр + фільтр твердих частинок | Встановіть вище за течією та додайте манометр ΔP |
| Вологий/конденсований зразок | Лінія з підігрівом або байпасна камера | Підтримуйте постійний потік; уникайте низьких точок |
| Критичний час безвідмовної роботи | Подвійні резервні зонди з 3-клапанним колектором | Дозволяє заміщення без зупинки процесу |
Q3: Який простий план введення в експлуатацію працює?
| Тиждень | Завдання | Вихідні дані |
|---|---|---|
| 0 | Паралельний запуск з посиланням | Зміщення базової лінії |
| 1 | Перевірте пороги тривоги/гістерезис/затримку | Стабільна поведінка тривог |
| 2 | Проаналізуйте тенденції; скоригуйте розміщення, якщо піки зберігаються | Оптимізоване розташування кранів |
| 4 | Контрольний список реагування на блокування; оператори поїздів | SOP + підготовлений екіпаж |
З4: Що ви думаєте про загальну вартість (TCO), а не лише про ціну?
| Витратна складова | Тільки для портативних пристроїв | В лінію (за точку) | Об'єднані в мережу (на сайт) |
|---|---|---|---|
| Інструмент та аксесуари | $ | $$ | $$$ |
| Калібрування та запасні частини | $ | $$ | $$ |
| Праця (аудит/реагування) | $$ | $ | $ |
| Уникнення простоїв (перевага) | - | $$ | $$$ |
| Економія енергії завдяки правильному сушінню | - | $-$$ | $$–$$$ |
Правило: якщо вологі екскурсії коштують більше, ніж один зонд на рік, вбудований моніторинг окуповує себе.
Q5: Як швидко інтегрувати HG970 з ПЛК/SCADA?
| Сигнал/мапа | Приклад (HG970) | Використання в управлінні |
|---|---|---|
| 4-20 мА (точка роси) | 4 мА = -80 °C, 20 мА = +20 °C | Аналогова сигналізація, ПІД сушарки / прямий зв'язок |
| Modbus holding reg. | 40001 = точка роси (0,1 °C) | Точні тренди, звіти |
| Біти стану Modbus | Зонд в нормі, датчик в нормі | Сповіщення про технічне обслуговування, придушення поганих даних |
| Тривоги на зонді | SP1 = -35 °C, затримка 90 с | Локальне блокування, якщо ПЛК не в мережі |
Висновок
Ви запобігаєте утворенню конденсату, захищаєте обладнання та економите енергію при виборі, розміщенні та інтеграції вимірювачі точки роси правильно. The HENGKO HG970 забезпечує точність, підключення, реєстрацію та діагностику, необхідні для надійного моніторингу рослин - без пересушування або несподіваних явищ вологості.
